Jak zidentyfikować kondensatory?

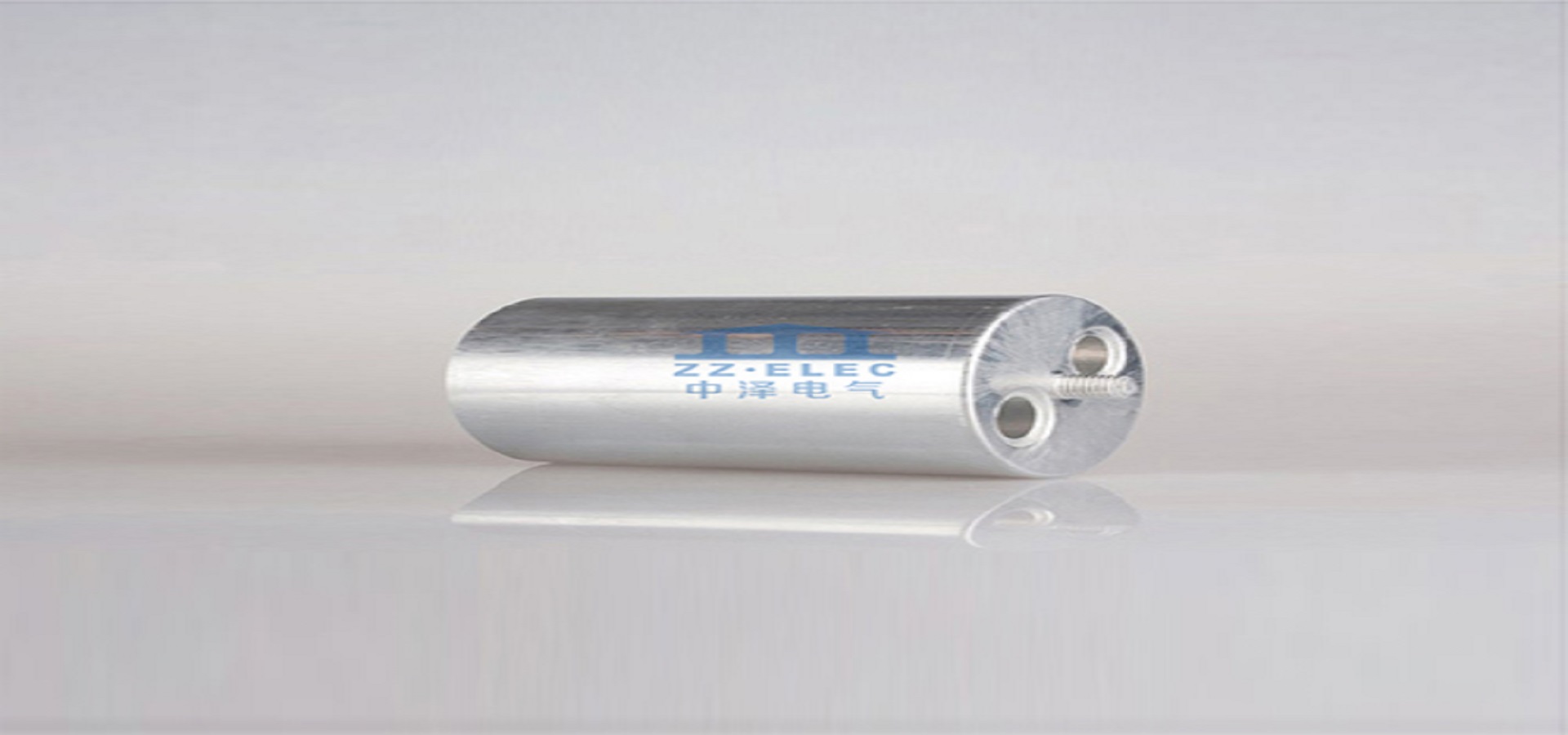

Kondensatory , określane w skrócie jako kondensatory, są kolejnym bardzo ważnym elementem w obwodach elektronicznych, wykorzystywanych głównie do filtrowania, sprzęgania, ominięcia, konwersji energii i opóźnienia. Konwencjonalne kondensatory Istnieje wiele rodzajów kondensatorów stosowanych w wyświetlaczach ciekłokrystalicznych, wśród których aluminiowe kondensatory elektrolityczne mają większą szybkość awarii.

Pojemność konwencjonalnych kondensatorów ma zwykle następujące wyrażenia:

(1) Reprezentacja cyfrowa

Zazwyczaj reprezentuje go trzy cyfry, dwie cyfry reprezentują znaczące cyfry, a trzecia cyfra reprezentuje znaczące cyfry pomnożone przez moc 10, a jednostka μF, na przykład 201 μf. Kondensatory o pojemności dziesiętnej zwykle wykorzystują litery do reprezentowania punktu dziesiętnego, takie jak 1p5 dla 1,5pf.

Istnieje szczególny przypadek reprezentacji cyfrowej, to znaczy, jeśli trzecia cyfra wynosi 9, pojemność to dwie znaczące cyfry pomnożone przez 10-1, takie jak 229 oznacza 22 × 10-1pf.

(2) Bezpośrednia reprezentacja

Zwykle, gdy pojemność jest mniejsza niż 10000pf, urządzeniem jest PF; Gdy pojemność jest większa niż 10000pf, jednostka wynosi μF. Dla uproszczenia kondensatory od 100 μF do 1 μF często nie są oznaczone jednostkami.

(3) Reprezentacja pierścienia kolorów

W kierunku, i drugie kółka kolorów reprezentują efektywne cyfry pojemności, a trzeci koło kolorów reprezentuje wielokrotność (odpowiednio, czarny, brązowy, czerwony, pomarańczowy, żółty, zielony, niebieski, fioletowy, szary i biały reprezentuje 100 ～ 109), jeśli pierścień kolorów kondensatora jest żółty, fioletowy i pomarańczowy, oznacza to wątek × 103pf = 47000pf.

Błąd kondensatora jest ogólnie reprezentowany przez litery, a specyficzne znaczenie wynosi: C wynosi ± 0,25 pf, D wynosi ± 0,5 pf, F wynosi ± 1%, J to ± 5%, K wynosi ± 10%, a M wynosi ± 20%. Wytrzymałe napięcie kondensatorów jest podzielone na dwa typy: niskie napięcie i średnio i wysokie napięcie.

(4) Notacja listu

Notacja listu jest metodą zalecaną przez Międzynarodową Związek Elektronów. Istnieją 4 litery używane do znakowania, a mianowicie P, N, U i M, które odpowiednio reprezentują PF, NF, μF i MF, i są reprezentowane przez 2 do 4 liczb i 1 literę. Pojemność, przed literą, jest liczbą całkowitą pojemności, po litery jest suma pojemności, taka jak 1p5, 4p7, 3n9, odpowiednio 1,5pf, 4,7 μf, 3,9nf.

To, czy kondensator jest uszkodzony, jest ogólnie oceniane metodą podstawienia lub metody pomiaru. Kondensatory można zmierzyć za pomocą miernika pojemności lub multimetru typu wskaźnika. Wśród nich metoda miernika pojemności jest bardziej dokładna, a multimetr typu wskaźnika może jedynie ocenić, czy kondensator ma pojemność, ale nie może zmierzyć wielkości pojemności.
