Podstawowa architektura ogniwa superkondensatora

A konstrukcja superkondensatora to cud inżynierii elektrochemicznej, zaprojektowany w celu wypełnienia luki pomiędzy tradycyjnymi kondensatorami i akumulatorami. W swej istocie urządzenie magazynuje energię poprzez dwa podstawowe mechanizmy: elektrostatyczną pojemność dwuwarstwową (EDLC) i pseudopojemność. Cały zespół opiera się na maksymalizacji powierzchni dostępnej do adsorpcji jonów przy jednoczesnej minimalizacji oporu wewnętrznego. Tę delikatną równowagę osiąga się poprzez precyzyjne ułożenie elementy superkondensatorów z których każdy odgrywa kluczową rolę w wydajności, trwałości i bezpieczeństwie. Ogniwo podstawowe składa się z dwóch elektrod, separatora i elektrolitu, a wszystko to umieszczone jest w solidnej obudowie, która zapewnia integralność strukturalną i zapobiega wyciekom.

Serce magazynowania energii: elektrody i kolektory prądu

Elektrody są najbardziej krytyczne elementy konstrukcji superkondensatora , bezpośrednio określając pojemność urządzenia i gęstość mocy. Zwykle składają się z materiału aktywnego o dużej powierzchni, takiego jak węgiel aktywny, grafen lub nanorurki węglowe, nałożonego na metalowy kolektor prądu. Kolektor prądu, zwykle wykonany z folii aluminiowej, służy jako droga przewodząca dla elektronów wchodzących i wychodzących z materiału aktywnego. Jakość przyczepności pomiędzy materiałem aktywnym a odbierakiem prądu jest najważniejsza; słaba przyczepność prowadzi do zwiększonego oporu wewnętrznego i znacznego zmniejszenia żywotności i mocy urządzenia.

Pojedynek materiałów aktywnych: węgiel aktywny a zaawansowane nanomateriały

Podczas gdy węgiel aktywny pozostaje głównym motorem napędowym branży ze względu na wysoki stosunek powierzchni do kosztów, zaawansowane nanomateriały zyskują na popularności w zastosowaniach o wysokiej wydajności. Węgiel aktywny oferuje powierzchnię 1000-3000 m²/g, co jest doskonałe dla EDLC. Jednak materiały takie jak grafen mogą zapewniać doskonałą przewodność elektryczną i bardziej dostępne struktury porów, potencjalnie zwiększając gęstość mocy. Wybór często sprowadza się do kompromisu pomiędzy kosztem, wymaganą wydajnością i potrzebami konkretnego zastosowania.

Elektrolit: autostrada jonowa

Elektrolit jest ośrodkiem, który transportuje jony pomiędzy dwiema elektrodami podczas ładowania i rozładowywania. Jego właściwości — przewodność jonowa, okno stabilności elektrochemicznej i zakres temperatur roboczych — mają fundamentalne znaczenie dla napięcia znamionowego superkondensatora, jego wydajności w niskich temperaturach i ogólnej wydajności. Elektrolity można ogólnie podzielić na wodne (na bazie wody), organiczne (na bazie rozpuszczalnika) i ciecze jonowe. Każdy z nich oferuje wyraźną równowagę napięcia, bezpieczeństwa i kosztów, co sprawia, że ​​wybór jest kluczową decyzją w oparciu o zamierzone środowisko pracy.

Rola separatora i obudowy w integralności urządzenia

Podczas gdy elektrody i elektrolity odpowiadają za magazynowanie energii, separator i obudowa to niedocenieni bohaterowie odpowiedzialni za bezpieczeństwo, niezawodność i stabilność mechaniczną. Te elementy superkondensatorów zapewnić, że rdzeń wysokoenergetyczny będzie działał w bezpiecznych granicach fizycznych i elektrycznych. Awaria któregokolwiek z tych elementów może prowadzić do katastrofalnej awarii, w tym zwarć, niestabilności termicznej i wycieku elektrolitu. Dlatego ich dobór materiałów i konstrukcja podlegają rygorystycznym normom inżynieryjnym.

Separator: zapobieganie zwarciom elektrycznym

Separator to cienka, porowata membrana umieszczona pomiędzy dwiema elektrodami. Jego podstawową funkcją jest elektryczne izolowanie elektrod, aby zapobiec zwarciu, a jednocześnie jest wystarczająco przepuszczalny, aby umożliwić swobodny przepływ jonów z elektrolitu. Materiał musi być chemicznie obojętny w stosunku do elektrolitu i posiadać wystarczającą wytrzymałość mechaniczną, aby wytrzymać proces montażu i ciśnienia robocze. Typowe materiały obejmują papier polipropylenowy (PP) i celulozowy, każdy wybrany ze względu na swoją specyficzną równowagę porowatości, odporności jonowej i stabilności chemicznej.

Porównanie materiałów separatorów: PP kontra celuloza

Wybór pomiędzy separatorami polipropylenowymi i celulozowymi wiąże się z kluczowym kompromisem pomiędzy bezpieczeństwem a wydajnością. Polipropylen to tworzywo termoplastyczne, które topi się w określonej temperaturze, zapewniając wbudowany mechanizm zabezpieczający zwany funkcją „wyłączania” w przypadku przegrzania. Z drugiej strony celuloza zazwyczaj zapewnia niższą oporność jonową i lepszą zwilżalność wodnymi elektrolitami, co może prowadzić do niższej ESR i lepszej wydajności energetycznej. Wybór zależy od priorytetu iskrobezpieczeństwa w stosunku do mocy szczytowej.

Obudowa i pokrywa: pierwsza linia obrony

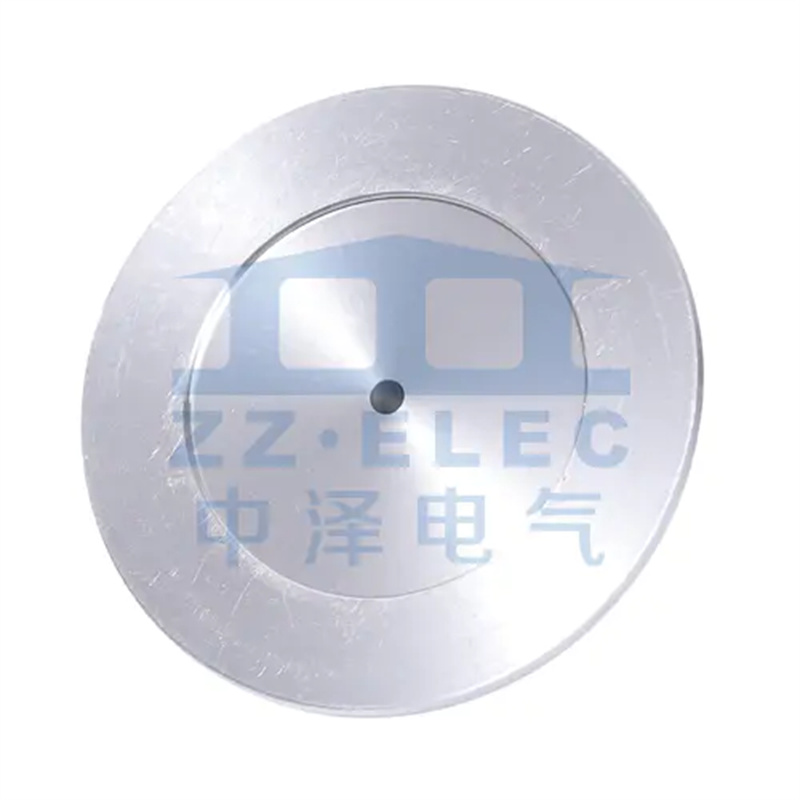

Zewnętrzna obudowa wraz z osłoną zacisków zapewnia ochronę mechaniczną i hermetyczne uszczelnienie wymagane dla długoterminowej niezawodności superkondensatora. Materiał obudowy musi być wytrzymały, przewodzący prąd elektryczny (pełniący funkcję zacisku) i odporny na korozję powodowaną przez elektrolit. Aluminium jest częstym wyborem ze względu na swoje korzystne właściwości. The nieporowata płyta pokrywy jest kluczowym elementem zapewniającym hermetyczne uszczelnienie. Zapobiega to przedostawaniu się wilgoci i tlenu do ogniwa, co mogłoby spowodować degradację elektrolitu i materiałów aktywnych, prowadząc do szybkiej utraty wydajności i potencjalnego pęcznienia lub uszkodzenia.

Terminale i inny niezbędny sprzęt

Oprócz rdzenia ogniwa elektrochemicznego funkcjonalny superkondensator wymaga szeregu komponentów sprzętowych ułatwiających integrację z obwodem elektronicznym. Należą do nich zaciski elektryczne, które zapewniają punkty podłączenia do ładowania i rozładowywania, a także różne zabezpieczenia. Ich design i jakość elementy konstrukcji superkondensatora mają kluczowe znaczenie dla zapewnienia niskiej rezystancji połączenia, niezawodnej pracy w warunkach cykli termicznych i zgodności z normami bezpieczeństwa.

Konstrukcja terminala zapewniająca niską rezystancję i wysoką niezawodność

Zaciski stanowią mostek elektryczny pomiędzy wewnętrznymi kolektorami prądu superkondensatora a obwodem zewnętrznym. Ich konstrukcja ma kluczowe znaczenie dla minimalizacji zastępczej rezystancji szeregowej (ESR), kluczowego parametru określającego moc wyjściową urządzenia. Zaciski mogą przybierać różne formy, w tym zaczepy śrubowe, przewody lub podkładki do montażu powierzchniowego, w zależności od zastosowania. Materiałem jest zazwyczaj aluminium lub stop miedzi, często pokryty niklem lub cyną w celu zwiększenia odporności na korozję i lutowności. Słabe połączenie na terminalu może zniweczyć korzyści płynące z konstrukcji wewnętrznej o niskim oporze.

Wybór typu terminala dla różnych zastosowań

Wybór typu terminala jest podyktowany procesem produkcyjnym i środowiskiem użytkowania końcowego. Na przykład duże, pryzmatyczne ogniwa stosowane w samochodach lub systemach magazynowania energii zazwyczaj wykorzystują solidne zaciski śrubowe w celu zapewnienia bezpiecznych połączeń wysokoprądowych. Natomiast mniejsze, cylindryczne lub woreczkowe ogniwa przeznaczone do elektroniki użytkowej mogą wykorzystywać promieniowe przewody lub płaskie wypustki do automatycznego montażu płytek drukowanych (PCB).

Zintegrowane funkcje bezpieczeństwa i monitorowania

Nowoczesne superkondensatory, szczególnie te do zastosowań o wysokiej niezawodności, często integrują dodatkowe funkcje bezpieczeństwa i monitorowania bezpośrednio w swojej strukturze. Mogą one obejmować otwory ciśnieniowe uwalniające gaz w przypadku nadciśnienia, czujniki temperatury (termistory PTC lub NTC) do zarządzania temperaturą oraz bezpieczniki do zabezpieczenia nadprądowego. Komponenty te są niezbędne do zapobiegania katastrofalnym awariom i zapewnienia działania urządzenia w określonym bezpiecznym obszarze operacyjnym (SOA) przez cały cykl jego życia.

Często zadawane pytania

Jaka jest różnica między budową superkondensatora a baterią?

Zasadnicza różnica polega na mechanizmie magazynowania energii i wynikającym z tego mechanizmie konstrukcja superkondensatora . Bateria przechowuje energię w wiązaniach chemicznych w wyniku reakcji faradaicznej z udziałem materiałów elektrodowych masowych, wymagających grubszych i solidniejszych elektrod. Superkondensator magazynuje energię głównie elektrostatycznie na powierzchni elektrod. Pozwala to na zastosowanie znacznie cieńszych elektrod i bardziej warstwowej struktury przypominającej kanapkę, skupiającej się na maksymalizacji powierzchni, a nie objętości. W rezultacie superkondensatory mają prostszą konstrukcję bez skomplikowanych zmian fazowych w elektrodach, co umożliwia szybsze ładowanie/rozładowywanie i dłuższą żywotność cykli.

Jak wybór elektrolitu wpływa na strukturę superkondensatora?

Wybór elektrolitu ma ogromny wpływ na konstrukcja superkondensatora i projektowanie. Wodne elektrolity (np. wodorotlenek potasu) mają wysoką przewodność jonową, ale okno o niskim napięciu (~1 V), co wymaga, aby ogniwa były ułożone szeregowo, aby osiągnąć użyteczne napięcia. Elektrolity organiczne (np. TEABF4 w acetonitrylu) oferują wyższe napięcie (~2,7 V), co pozwala na prostsze konstrukcje jednoogniwowe, ale wymagają solidniejszych, hermetycznie zamkniętych obudów ze względu na palność i lotność rozpuszczalnika. Ciecze jonowe zapewniają wysokie napięcie i niepalność, ale mogą być bardziej lepkie, co może potencjalnie wpływać na konstrukcję separatora i porów w celu optymalizacji przepływu jonów.

Dlaczego nieporowata pokrywa jest tak ważna dla trwałości superkondensatora?

The nieporowata płyta pokrywy ma kluczowe znaczenie dla uzyskania hermetycznego uszczelnienia, które ma ogromne znaczenie dla trwałości i niezawodności superkondensatora. Porowate lub słabo uszczelnione osłony umożliwiają z czasem powolną dyfuzję wilgoci z otoczenia i tlenu do komórki. W układach elektrolitów organicznych wilgoć reaguje, tworząc kwaśne produkty uboczne, które powodują korozję wewnętrznych elementów i degradację elektrolitu, co prowadzi do zwiększonego ESR i utraty pojemności. W układach wodnych wnikanie tlenu może przyspieszyć korozję kolektorów prądu. Nieporowata pokrywa zapewnia hermetyczne i wodoszczelne uszczelnienie, zachowując chemię wewnętrzną i umożliwiając superkondensatorowi spełnienie specyfikacji znamionowej żywotności.

Czy elementy superkondensatora można poddać recyklingowi?

Tak, elementy superkondensatorów w dużej mierze nadają się do recyklingu, chociaż proces jest bardziej złożony niż w przypadku prostych baterii. Aluminiowa obudowa i odbieraki prądu łatwo nadają się do recyklingu w standardowych strumieniach recyklingu metali. Materiał węgla aktywnego można odzyskać i potencjalnie reaktywować do wykorzystania w zastosowaniach niższej jakości. Elektrolit, szczególnie organiczny, wymaga specjalistycznych procesów regeneracji chemicznej. Choć infrastruktura recyklingu wciąż się rozwija, wysoka wartość aluminium i nacisk na gospodarkę o obiegu zamkniętym w elektronice napędzają postęp w technologiach recyklingu superkondensatorów.

Jaką rolę odgrywa ciśnienie wewnętrzne w projektowaniu superkondensatorów?

Ciśnienie wewnętrzne jest krytycznym czynnikiem projektowym. Podczas pracy, zwłaszcza przy dużych prądach lub podwyższonych temperaturach, elektrolit może wytwarzać gaz, zwiększając ciśnienie wewnętrzne. The konstrukcja superkondensatora , w szczególności obudowa i pokrywa, muszą być zaprojektowane tak, aby wytrzymać to ciśnienie bez deformacji lub wycieków. Wiele konstrukcji zawiera odpowietrznik ciśnieniowy jako element bezpieczeństwa, który uwalnia ciśnienie, jeśli przekroczy ono próg krytyczny, zapobiegając wybuchowi. Konstrukcja tego otworu wentylacyjnego zapewnia delikatną równowagę, ponieważ musi pozostać szczelny pod normalnym ciśnieniem roboczym, ale niezawodnie otwierać się w przypadku awarii.
